無數模求位置度

查看數: 4647 | 評論數: 6 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2011-4-13 17:01

正文摘要:

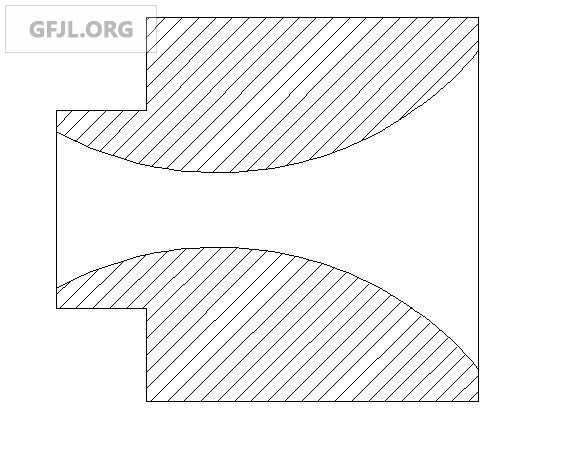

零件如下圖，基準是臺階面和外圓，測曲面各點位置度

回復

wwttya 發表于 2011-9-10 21:04:39
只怕不太好求吧？有點坐標，能否計算出出測點的觸測矢量呢？如果是規則幾何形體還是比較有可能的。
yj407 發表于 2011-4-21 21:19:54
要是精度不高的話可以用采曲面點的功能去測量。也就是在被測點的周圍，打一個盡量小的一個個小平面，以這個小平面的矢量方向來采點。
minebest 發表于 2011-4-21 08:57:18
圖紙只標注各被測點的坐標，然后說曲線是各點的光滑過度
yj407 發表于 2011-4-20 23:05:46
該圖紙對內腔是怎么標注的？內腔母線是什么曲線？圖紙可有標注？
yj407 發表于 2011-4-13 20:36:38
圖在哪里？
