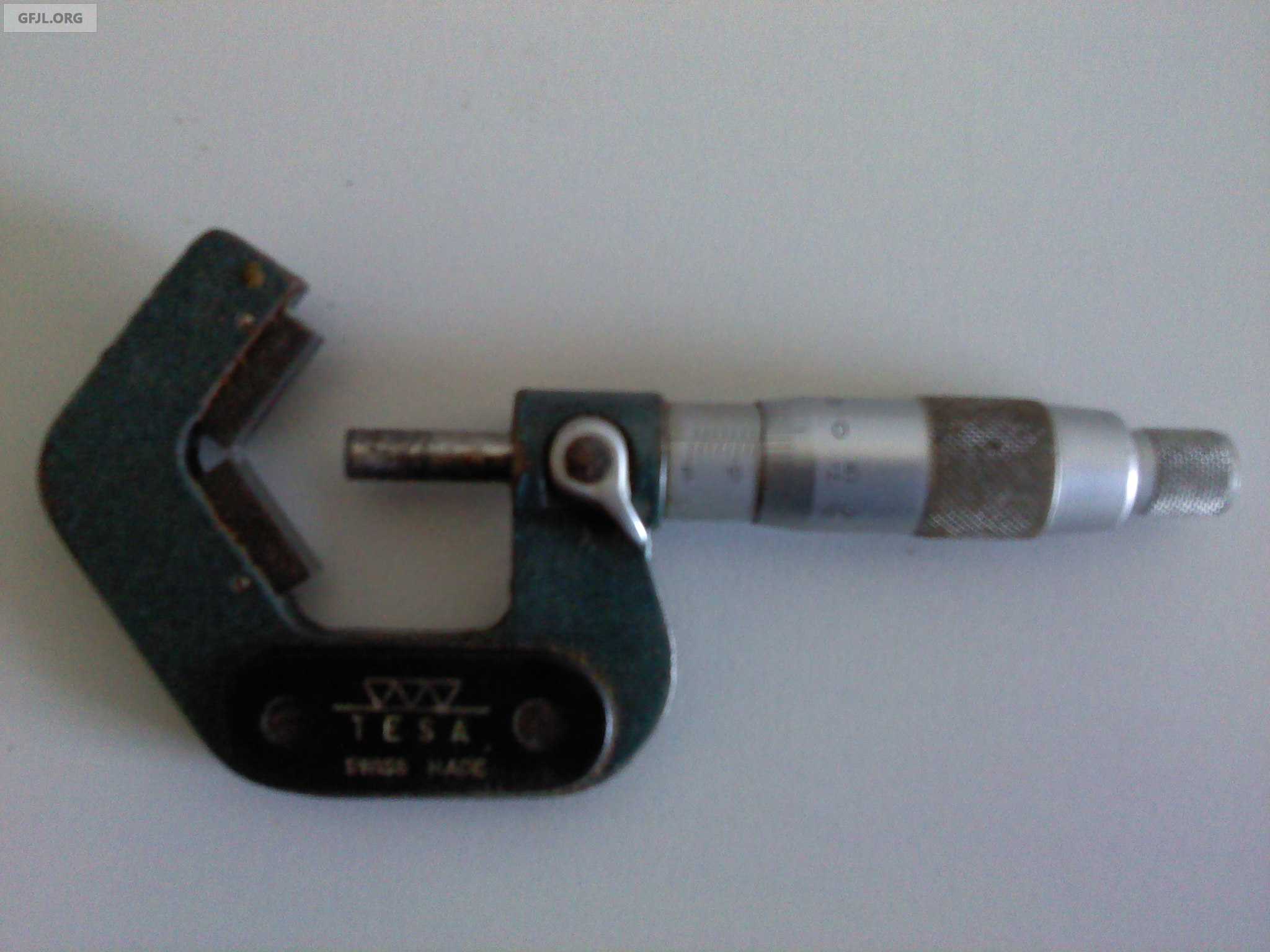

這是V型千分尺，屬于專用千分尺，可以用于測帶槽的工件

回復 32# 別問我是誰


    謝謝你認真的回復。受益。謝謝。

回復 30# TESA北京


    謝謝，瑞士的這家的產品很好用，手里還有一把三點內徑千分尺，是老師傅傳下來的，有40多年了吧。一直保養得很好。

用于測量奇數溝槽零件的直徑，如：絲錐、鉸刀、銑刀等。

硬質合金測量面。

測量絲錐頂徑。

測量三棱體內切圓直徑。

五溝：成108度角。
檢驗千分尺：

一、測量面的平行度及平面度采用光學平晶進行檢驗:

   光學平面與絲桿測量面或測砧測量面貼合后，由于測量面的不平度，

使平晶與測量面之間存在空隙，從而產生干涉帶或干涉環，在測量面的

垂直方向每條干涉帶或干涉環所代表的平面度誤差為0.3μm.

二、測量面的平行度誤差：

   測量范圍上限至100mm的千分尺兩側量面的平行度采用絲桿螺距的1/3

或1/4的光學平行平晶來進行檢驗，依次將光學平行平晶防入兩測量面間

轉動測力裝置。施加5-10N的力,使兩測量面出現的干涉環或干涉帶數目

減少至最少.

   測量范圍大于100mm的千分尺,測量面的平行度可用自準直儀進行檢

驗.

   在距測量邊緣0.4mm范圍內的平行度忽略不計，

三、測量面的平面度誤差：

   采用二級光學平晶檢驗，應調整光學平晶使測量面上干涉帶或干涉

環。

   測量面不應出現兩條以上的相同顏色的干涉環或干涉帶（測量量面的

平面度，〈0.6μm）

   在距測量面邊緣0.4mm范圍內的平面度忽略不計。

這種千分尺只在檢定規程上見過，實物沒見過，今天學習了

回復 1# 旖旎


    這個瑞士TESA的千分尺，我有詳細的使用和維護說明，如需要請與我聯系。
   QQ：86751186

是V型砧千分尺

第一次見這這種量具 長見識了·謝謝 哈哈

奇數溝千分尺

三溝千分尺
檢量棒類的東西
有規程

回復 23# NXSLZY


    謝謝您的回復。

應該標配圓柱形標準器,青海量具廠有生產

回復 17# che-zp


    謝謝你，言簡意賅。看明白了。

回復 13# 規矩灣錦苑


    真誠的說聲謝謝，在這里學到了很多實用的東西，在交流中感受了絲絲的真誠和溫暖，感謝版主的辛勤勞動，也感謝大家的熱情。

奇數溝千分尺。具有特制的V形測砧，可以測量帶有3個、5個、7個或其他奇數沿圓周均布溝槽工件的外徑千分尺，簡稱奇溝千分尺。

測量鉸刀和鉆頭直徑的工具

可惜我的圖片給刪除了，再發一次

回復 14# 旖旎

　　三溝的五溝的，樣子都是一樣的，無非是V型砧的兩個測量面夾角不同而已。
　　萬能工具顯微鏡使用靈敏杠桿測量其接觸工件的對線給測量結果帶來的誤差僅1μm，遠比用米字線物鏡對線給測量結果帶來的的誤差（可達3μm）小。靈敏杠桿測量誤差與萬工顯的示值誤差合成后，仍然是3μm，而物鏡對線方法則可能達4μm。

回復 13# 規矩灣錦苑


    謝謝你全面的解答，請問，三溝的五溝的，各是什么樣子的。有圖片嗎？還想請問，您知道萬能工具顯微鏡，用靈敏杠桿測內孔，誤差能達到多少嗎？加我的QQ號可以嗎，我看不到你的 ,981735621.

回復 1# 旖旎

　　正式名稱：奇數溝千分尺，因?yàn)槠涔潭y(cè)砧呈V形，也可稱為V型砧千分尺。
　　主要用途：奇數溝千分尺主要用于測量具有奇數等分槽、齒的制件外徑尺寸的量具，例如測量絲錐、鉸刀、齒輪、等分盤等外徑尺寸。
　　規格品種：根據溝槽的數量，有三溝、五溝、七溝三種規格的奇數溝千分尺。
　　檢定/校準：奇數溝千分尺的檢定與校準，按JJG182－2005《奇數溝千分尺》檢定規程。
　　特殊用途：由于外徑千分尺只能夠測量圓柱的橢圓度誤差，而不能夠測量棱圓度誤差，因此外徑千分尺不能用于形位公差中的“圓度誤差”測量。而奇數溝千分尺可以用來測量圓柱形的棱圓度誤差，而不能測量橢圓度誤差，也不能實現圓度誤差測量。如果奇數溝千分尺與外徑千分尺組合使用呢？則可實現GBT4380-2004《圓度誤差的評定 兩點、三點法》規定的圓度誤差測量。

奇數溝外徑千分尺。
