還是用千分尺測吧，如果是分析兩種量具的差異原因，可以將三坐標測量的球元素的形狀誤差評價出來以供參考，但仍以千分尺為準。

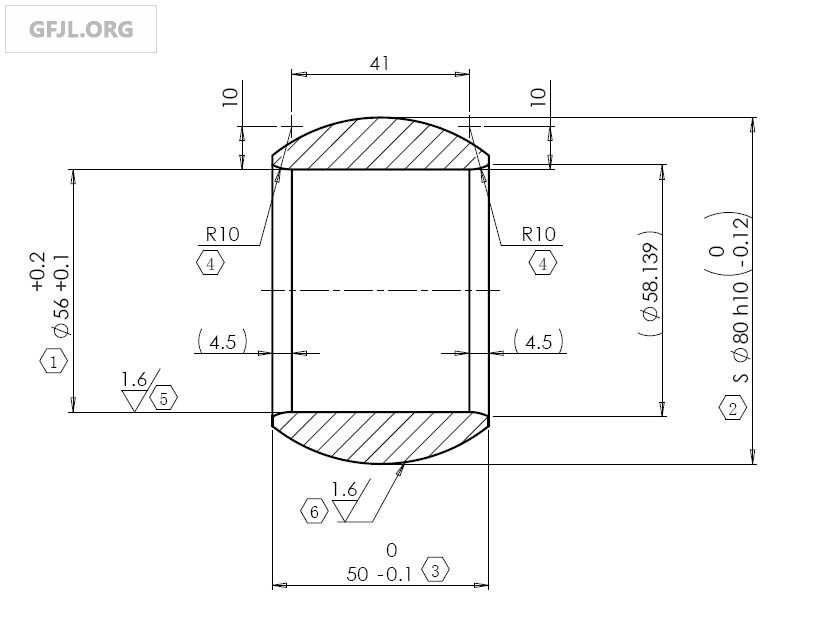

你給的只是一個剖面圖，據我認為，測量球體，如果赤道上沒有點，即球不夠二分之一面積，那測量是不夠準確的。我建議還是千分尺

1、測量點一定要打全，必要時得轉測頭去測了。
2、評價一下球度（即圓度），并看一下趨勢。看一下這個球體 ...
yj407 發表于 2010-12-13 22:20

    謝謝版大！

1、測量點一定要打全，必要時得轉測頭去測了。
2、評價一下球度（即圓度），并看一下趨勢。看一下這個球體會不會是扁的，即中間是合格的，而兩頭是小的，也可以用千分尺去確認一下。

球屬于3D元素，直接在球面的打出來并評價就可以了，不需專門建座標了。不過這個球得盡量打全，以使軟件有足 ...
yj407 發表于 2010-12-10 21:46

    按這樣的方法測量后，和千分尺測量的尺寸差0.05左右，三坐標測量的數據小。這是什么原因？

球屬于3D元素，直接在球面的打出來并評價就可以了，不需專門建座標了。不過這個球得盡量打全，以使軟件有足夠的信息量去計算，可以得到準確的測量結果。

客戶要求要用三坐標測量

干嘛要用三坐標來測，不太合適，可以用表測啊，再不濟用千分尺也可以，你的公差那么大

軟件是PC-DMIS 怎么建立坐標？怎么測量80球的直徑？謝謝
