新手求教：平面的平面度和面輪廓度

查看數: 11708 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-10-19 17:14

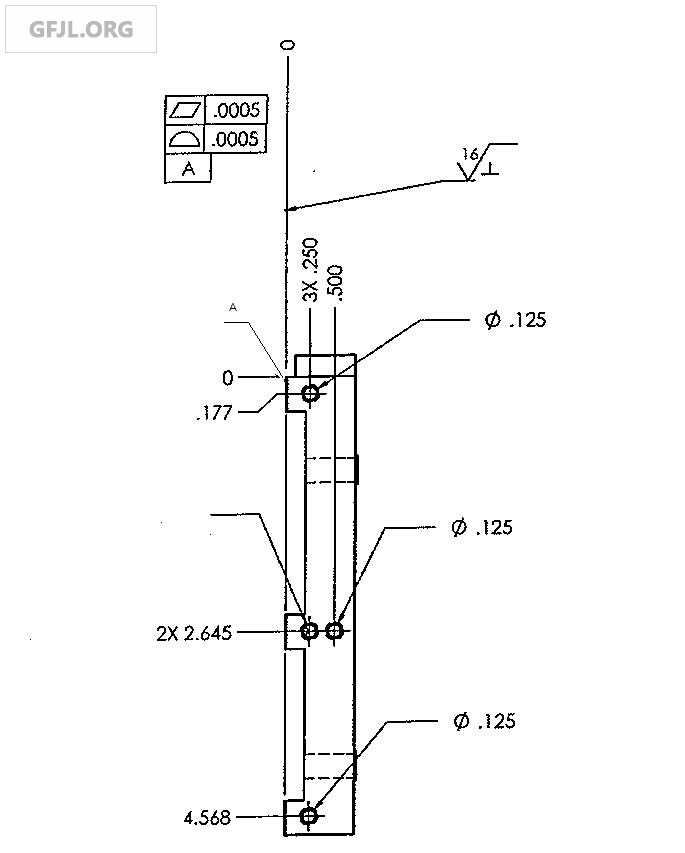

最近接到一個零件需要用三座標測試。令我非常不解的是：其中一個平面（由幾個小平面組成）不僅有平面度要求，還有面輪廓度要求。對一個平面來講，平面度和面輪廓度有什么區別呢？ ...

回復

tjjlzy 發表于 2010-11-8 20:30:14

統一樓上說的

GPS 發表于 2010-10-24 18:18:14

其實平面度、圓度、圓柱度、球度、直線度都是輪廓度的一種特例，只是理論的要素不同而已。

susia 發表于 2010-10-22 13:55:09

謝謝斑竹解惑！

yj407 發表于 2010-10-21 20:59:40

這個沒有基準的輪廓度和平面度控制的結果是一樣的。這個圖紙這樣設計是有問題的。

yj407 發表于 2010-10-20 21:05:27

平面度沒有基準，輪廓度可以帶基準也可以不帶基準。
不帶基準的平面輪廓度與該平面的平面度的公差帶是相同的，兩者的值也是相等。
帶基準的平面輪廓度則要要據基準及相關的理論正確值來分析了，一兩句話是說不清的。請樓主最好發個圖上來吧

AXE8431 發表于 2010-10-20 19:29:23

《幾何量計量》看一下。
