回復 8# kellyy


    而且必須要在兩測量面的平行度滿足要求的同時才能只檢測微頭的示值。

回復 8# kellyy


    呵呵，果然有，是我沒有認真看規程，謝謝你的指正。

回復 5# 規矩灣錦苑


    檢定規程對于利用專用檢具檢定測微頭示值誤差，已經規定了其最大允許誤差。JJG21-2008檢定規程第五頁：“對于測量上限大于150mm的千分尺可只檢測微頭示值誤差，測微頭各點相對于零點的示值最大允許誤差不超過±3μm。”

回復 5# 規矩灣錦苑


    我認為斑竹的看法才有紕漏。JJG21-2008檢定規程第5頁上面就寫有：“對于測量上限大于150mm的千分尺可只檢測微頭示值誤差，測微頭各點相對于零點的示值最大允許誤差不超過±3μm。”

俺們所沒有  改天自己做個

我們有同樣的檢定裝置

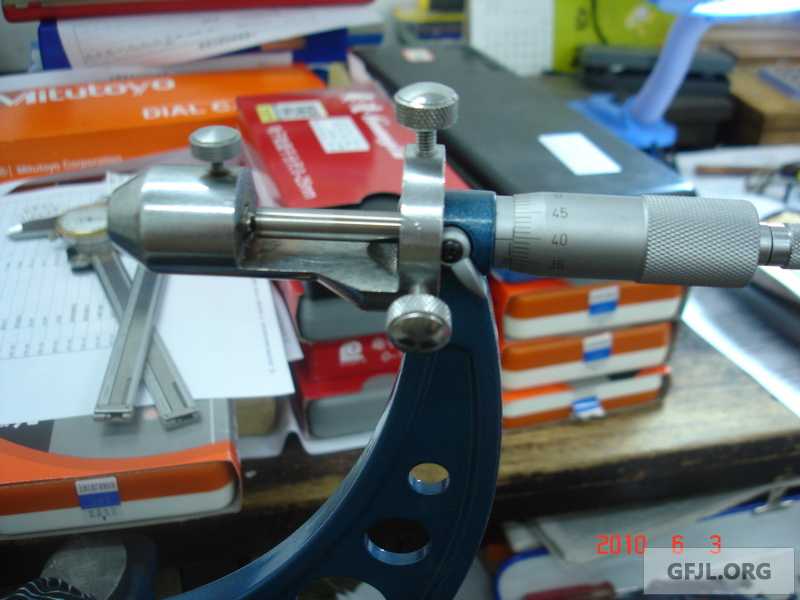

我認為樓主的檢具的確是個不錯的檢具，與JJG21給出的檢具不同之處在于結構更為簡單、小巧，安裝方便。非固定端的下落自重力用一顆起緊固作用的螺栓平衡掉，JJG21用的是兩個支持筋三角形支撐。
　　大規格的千分尺，示值誤差都比較大，微分頭的示值誤差隨著千分尺測量范圍的增加，對整個千分尺示值誤差的影響會越來越小，到一定的測量范圍時就會像4樓所說可以忽略不計。
　　但是微分頭的示值誤差還是應該控制在一定的范圍內的。微分頭如果可以拆卸下來，其示值誤差單獨檢定也還是非常方便的，檢定方法根據自己的設備和工裝實際情況來選擇，方法會更多、更靈活。
　　微分頭的示值誤差只要在4μm以?xún)?nèi)（0～50mm規格千分尺最大示值誤差）就可以了。因此我認為JJG21－2008第10頁最下面兩行說明用專用檢具只檢定微分頭的示值誤差時，是有紕漏的。按照檢定規程的說法，似乎微分頭的示值誤差也可以按表2要求，例如測量范圍500mm的千分尺示值誤差為±13μm。實際上±13μm是用量塊檢定整個475～500尺寸的示值誤差，如果不檢定整個示值誤差而在檢定微分頭的示值誤差，在保證千分尺兩工作面平面度、平行度和相對位置偏移合格的基礎上，用微分頭的示值誤差來作替代，則微分頭的示值誤差應該控制在±4μm才不影響千分尺的使用功能要求。

非固定端遠不只一個鋼球這么簡單了。
看樓主的工具外形圖，非固定端有一顆起緊固作用的螺栓，說明這部分軸心部位有可調的裝置，比如說，是一根一頭帶鋼球的長螺桿，這樣才是對的。不然，你固定端固定后，你就能保證測桿與鋼球接觸后，測微頭剛好在零位？樓主圖片拍的不能反應此工具的全部特征了。

這咱工具市場上有成品銷售的。三點固定夾持，不是很好用。

用次方法檢定，切記要在平面度、平行度等都合格的前提下進行。
