關于管子頭部的測量

查看數: 5166 | 評論數: 5 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2010-5-18 10:53

正文摘要:

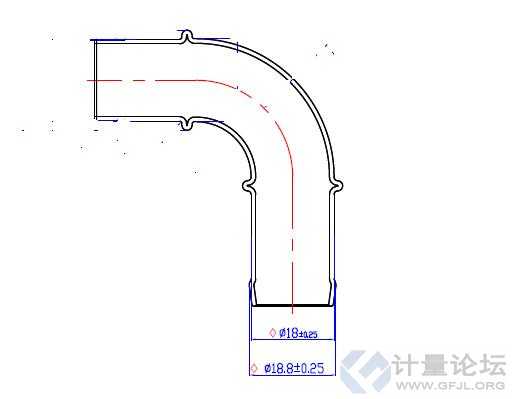

需要測量頭部兩檔直徑，頭部直徑落差只有0.4MM。考慮到管子本身的形狀誤差采用卡尺測量圓周方向上的多點，算出直徑值，這樣做比較麻煩，看看各位有沒有好方法提供給我，謝謝！ ...

回復

szautumn 發表于 2010-5-21 11:05:39
管子也不是很大，用投影儀或是影象儀來測怎么樣啊？這會比較快一些。
westjean 發表于 2010-5-21 10:39:06
回復 3# szautumn


    小的直徑是管子的頭部外徑，大的直徑是管子受擠壓后的突出部分，測量點為突出部分的最高點.最好尋找一種比較快速的測量方法。
yj407 發表于 2010-5-20 21:07:42
頭部尺寸看不清，建議樓主再發一個局部放大圖吧
szautumn 發表于 2010-5-20 20:47:13
圖有點小，看不太清楚，似乎小一點的直徑是管口的外徑，大一點的直徑是一圈突出的圓的外徑。
公差還是比較大的，可以考慮使用測高儀來量。
但需要裝置一個專用夾具，也可以用帶夾子的V形塊，將測量管口的軸線呈水平放置。利用測高儀的軸徑測量功能，在垂直方向上，直接測出兩個直徑值。
九江風云 發表于 2010-5-18 21:53:51
可以考慮使用儀器測量，例如使用三坐標測量機
