發布時間: 2010-4-16 15:10
正文摘要:本帖最后由 吉利阿友 于 2010-4-16 15:19 編輯 被校設備：螺栓扭矩?cái)Q緊機 設備廠家：大連德欣新技術公司 設備軸數：10軸。 軸運轉方式：多軸聯動或單軸旋轉 旋轉方向：順時針或逆時針 額定扭矩：略 設備狀態：順 ... |
chinahelin 發表于 2025-4-29 16:48 阿特拉斯就賣模擬螺栓。就是規程要求的那個東西。 |
| 謝謝樓主分享 |
煙酒茶 發表于 2011-2-9 09:26 這個模擬螺栓用的多少N.m的，哪里有賣的 |
| 樓主能分享下一些知名品牌的擰緊機的校準方法嗎？ |
516790405 發表于 2017-10-30 10:43 JJG 557-2011《標準扭矩儀》 |
zftjfl 發表于 2016-3-12 14:23 有新規程JJF1610-2017 |
吉利阿友 發表于 2015-12-4 16:27 請教動態扭矩傳感器（如阿特拉斯的）檢定依據的什么規程規范呢？ |
zftjfl 發表于 2016-3-12 14:23 JJF1610-2017 <電動、氣動扭矩扳子校準規范> |
| 我們公司采用的是阿特拉斯的ACTA3000配合扭力傳感器、模擬連接件來檢測氣動扭力扳手的。請問各位老師，在檢定氣動扭力扳手的時候，參考的標準是什么？ 總覺的 《JJG 707 ——2014 扭矩扳子》這個標準不太適用于氣動的扭矩扳手。 |
| 今天剛用這方法做了，還可以用杠桿法做 |
本帖最后由 hblgs2004 于 2015-12-15 13:42 編輯 吉利阿友 發表于 2015-12-14 11:54 謝謝呵友老師，我了解過，廣東省院、廣電計量都不能校大量程的，只有廣州計量院可以校但不能現場校，送檢很麻煩我們只是新購時送檢了一次以后都沒檢過了，我們有校準杠桿計劃購買一臺測力儀自己校準算了，標準測力儀比標準扭矩儀用途廣些，若有校準機構能來校準就更好了 |
hblgs2004 發表于 2015-12-11 11:31 我們最大的只到500Nm.大量程的沒得。像你們大量程的，估計現場校準很難，可以找校準公司現場確認一下，比如說廣電計量或當?shù)厥∮?jì)量院。 |
| 請問樓主，你們現場校準扭力標準裝置量程是多大的，我們有臺扭矩-夾緊力試驗機雙量程扭矩0-10000Nm/0-500Nm(最大校到8000Nm即可)，軸力0-1500kN/0-200kN(最大校到600kN)，現場是否能校準，有哪家可以現場校準的校準單位，請通過郵件guangshu.liu@fuwa.cn 本公司地址在廣東佛山 |
吉利阿友 發表于 2015-12-11 10:23 我發的是網上找的圖，客戶現場的氣動扳手結構差不多，是atlas生產的，螺栓打緊后會自動斷氣，這種扳手我們用模擬螺栓接動態扭矩儀效果相當差 |
本帖最后由 吉利阿友 于 2015-12-11 10:25 編輯 caohua 發表于 2015-12-9 11:23 你確認你圖示的那種氣動扳子有主動卸載功能？ 像圖示的這種氣動扳手，在我們公司，我見到的，屬于那種一擰到底的工具，沒有扭矩控制功能呀。 |
caohua 發表于 2015-12-9 11:23 你說的問題，實際上我們年初也碰到過，并且已經成功解決（當然做了一些簡單的夾具）。 拋開氣動扳子本身品牌與精度（重復性）不講（我司這邊的是要求做到5%，進口品牌產品，馬頭牌的）。這一過程的關鍵問題有兩點：一是固定問題，即前面所說的緩沖器及扳子本身的固定在牢固，來減少操作過程動作不一致導致的影響；二是連接件長短問題，在緩沖器與扳子方榫之間的連接件要盡量的短，以確保扳子方榫與緩沖器方榫軸線的重合度，減少扭矩?fù)p耗。 當然，如果你司需要長期做這個項目，需要設計一些夾具備用。 |
吉利阿友 發表于 2015-12-4 16:27 樓上量友提供了一種方法，不過我在客戶現場有試過，將氣動扳手和動態扭矩傳感器一起串接到螺栓模擬器上，然后通過氣動扳手加載扭矩，動態扭矩傳感器測出的值重復性不忍直視，完全找不出規律，而且實際使用中擰緊不同的螺栓用扭矩扳手去驗證也有一定的差異，這個扳手就沒有穩定的計量方法，還是我用的方法有問題。 |

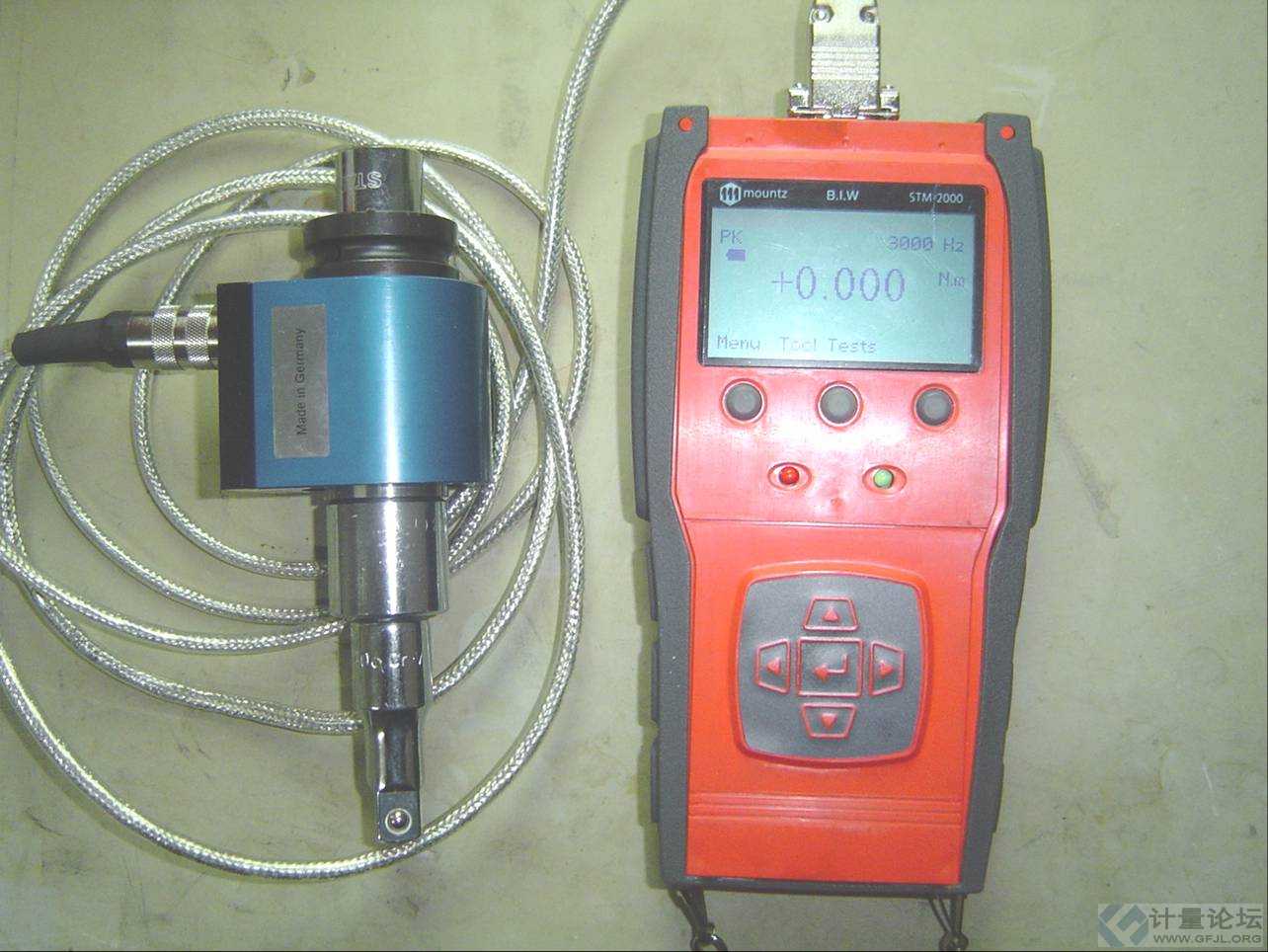

caohua 發表于 2015-12-3 10:05 將帖子中展示的扭矩測試儀傳感器串聯在氣動扳子軸頭方榫位置，扭矩測試儀傳感器裝配對應規格套筒，然后直接在扭矩緩沖器或產品螺栓（最好用前者），然后按正常的施加扭矩方式進行擰緊，即可方便的得到示值偏差數據。 不過根據我的經歷，一般像氣動類扭矩扳子，要求扭矩測試儀的傳感器具備高轉速扭矩檢測功能（一般需要承受8000轉以上高轉速），這個要確認好，不然傳感器可能會損壞或是無信號輸出。 |
那么請問氣動扭
|
野人部落 發表于 2011-4-1 09:15 是 RD，扭矩計量一般不用FS，除非那個變異的 JJG 924。 |
| 方法是不錯,從我實際的校準數據來看，數據變動不是很大，多數在1%以內。 |
| 問題跟進中！暫時使用現場實際工作時的標定值進行判定1 |
hyjd 發表于 2015-2-5 09:07 諾霸、寶宜威（代理商）、馬頭等品牌或代理商我接觸過。具體私聊。太具體了有廣告之嫌。。。呵呵。。。 |
吉利阿友 發表于 2010-4-17 18:13 阿友，設備是在哪里購買的，可以共享一下供方資源嗎？ |
