10.1的尺寸目前看來只有影像測量比較好 因為尺寸太小 點補好取。推薦萬工顯和影像測量儀（能滿足這個精度的影像設備還是很多的 我就不推薦了）
還有兩個尺寸圖上沒有標具體的基準  好像三兩個銷子有個位置關系，和其余的獨立。
在三坐標上應該可以完成測量，測頭的選擇應該要選大點的 可以打到上下兩部分，任意銷子可以作為基準，不影響結果。

感覺圖紙尺寸標記錯誤，怎么算都不對。小的中心距是18.8，大的中心距是18.1，可見插銷兩個臺階不是同心的。是偏心的。再有西方國家采用的機械制圖和我們國家的標準有一定的差異，我們國家是人——物——再投影到圖，西方是物——人——圖，因為觀察位置不一樣所以繪圖出來圖紙會有一定差別。

只能怪我們看圖不習慣，呵呵。
　　例如一個錐度很小的軸，怎么標注的啊？不就是標注大端直徑，小端直徑和長度嗎？這里的標注已經給出了兩個插銷的上端距離（相當于大端直徑）、下端距離（相當于小端直徑）和插銷長度（相當于錐度的長度），所以說，圖紙沒有錯，錯的是我們自己沒有仔細分析圖紙要求。

感覺圖紙有問題，根據尺寸計算確實是斜的，卻不標示出傾斜角度

用投影式、顯微鏡式或照相式等非接觸式儀器測量也是可以的。以量規體工作面（安裝插銷的表面）為基準找正，使與儀器的一個運動方向平行，在另一個運動方向讀取測量尺寸，經過計算與28樓計算結果進行比較即可。在插銷中部應墊一個支撐條，支撐條厚度應保證插銷軸心線與儀器工作臺平行。

圖紙沒有錯，這是一個檢查插座兩孔間距的專用量規。

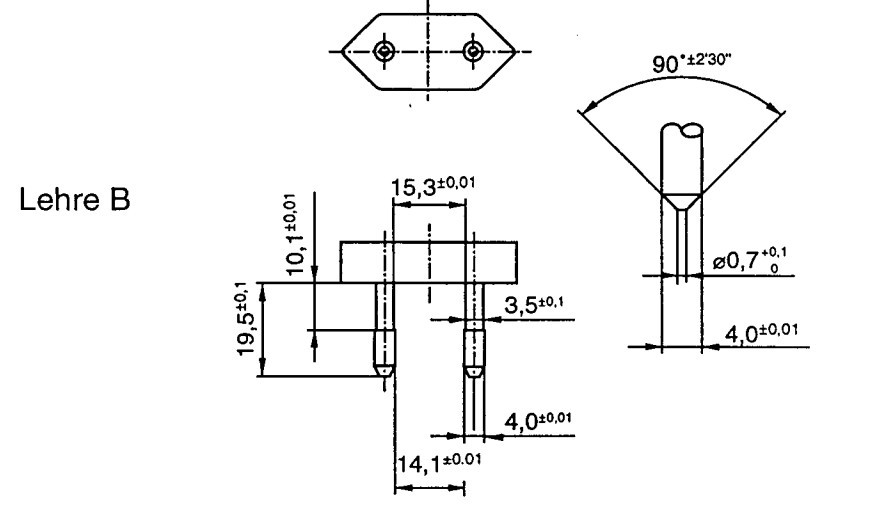

　　量規的兩個插銷由Φ3.5和Φ4.0的兩個同心圓柱組成，安裝在量規體上，兩個插銷在量規體表面的中心距為15.3+3.5＝18.8，懸空的頂端中心距為14.1+4.0＝18.1，因此，兩個插銷安裝呈內八字形，內外中心距相差18.8－18.1＝0.7。
　　建議的檢驗方法：
１用千分尺測量插銷直徑Φ3.5和Φ4.0，控制在圖紙要求以內，并記下實際尺寸。
２用量塊組拼14.10和14.11檢查兩插銷懸空端距離，14.10通過，14.11不通過。
３兩個插銷在量規體表面距離仿照２，并借助于量塊附件（刀口形卡子）測量。
４拼組量塊組尺寸時應考慮插銷兩個直徑的實際尺寸帶來的修正值。

看圖確實看不出來是斜的啊，難不成我的制圖白學了

回復 24# daojianxiu


    如果僅僅生產插頭的話，這種方法是可行的。

    可是現在是量規，量規的加工精度和難度都如此之高，

不敢想像批量是相關夾具的精度要達到什么樣的水平了。

找了個德國的插頭，確實兩個插腳不是平行的，可能設計的時候是為了插到插座后不容易脫落才做的。
樓主，是 ...
Dairyan 發表于 2010-2-26 13:51

非常感謝您的認真！

您的圖中確實是德國插圖。

我們在此討論的量規，是用來檢測插座用的不過插入量規。出自于標準  DIN VDE 0620-1 -2005  p138頁。

如果是生產企業或者是大批量檢測，對于10.1，14.1，15.3，19.5這幾個尺寸為什么不考慮做相應的極限規呢？做好相應的極限規，一插一比對就可以了，當然只能判斷合格無法出具數據。

回復 10# zltjc


    用萬工顯做應該是沒問題的

用工具顯微鏡或二次元就可以測量了，精度可以保證啦

隨便想個什么辦法，固定住，保持位置大致水平，要么干脆用橡皮泥粘在V形塊上。然后用影像儀器來測，有些尺寸卡尺都可以測的。
我這插頭就是影像儀上的，不能演示給你看測的效果了，抱歉。

找了個德國的插頭，確實兩個插腳不是平行的，可能設計的時候是為了插到插座后不容易脫落才做的。
樓主，是不是這個東西？如果是，那就是圖紙畫的不好了。

回復 18# zltjc


    樓主是不是根據兩個銷體內距差得出結論，兩銷不平行的？樓主請仔細看上圖，這是根據你的圖紙放大切出來的，15.3±0.01的尺寸是銷體上半段的內距，而14.1±0.01是銷體下半段的內距。銷體的上半段的直徑和下半段的直徑是不相同的，15.3和14.1的差只是說明上半段的直徑與下半段直徑之差為15.3.-14.1=1.2mm，因此上半段直徑應為2.8mm。而且有學過制圖的都應該清楚，圓心是很重要的加工基準，是必須標出來的，下視圖根本就兩個圓心，這說明設計者設計的時候就是將其設計為兩平行圓柱體

樓主確認銷是斜的么，請注意看下視圖，兩銷明顯是同心圓結構，因為沒有第二個圓心，這怎么能判定是斜的呢 ...
yzjl3420646 發表于 2010-2-25 14:46

    斜的，請通過圖中尺寸計算。

從圖中未發現插銷是斜，但是圖中所有數據在萬能工具顯微鏡上均可測出！

樓主確認銷是斜的么，請注意看下視圖，兩銷明顯是同心圓結構，因為沒有第二個圓心，這怎么能判定是斜的呢

謝謝引出第二個疑難問題！

    本例中，不僅插銷是斜，測量時，由于產品較小較輕，可接觸端面又小 ...
zltjc 發表于 2010-2-25 08:31

    因為是非接觸式測量，與用萬工顯一樣，使用影象量儀測量時，被測件并不一定要固定。

量測這種尺寸有相關的量測治具，可以向安規稽核員咨詢的。

用影像測量儀，也不用找正，很方便，精確能達到3＋L/100

用比較好的影像測量設備，投射光看到黑白輪廓的圖像再測量
Dairyan 發表于 2010-2-24 15:49

    謝謝引出第二個疑難問題！

    本例中，不僅插銷是斜，測量時，由于產品較小較輕，可接觸端面又小，安裝更是一種找戰。

用比較好的影像測量設備，投射光看到黑白輪廓的圖像再測量

我用過多臺投影，能達到這個精度的比較少，雖然小數點后面有四位數，那是靠不住的。

工顯是肯定的可以。


問題在于銷是斜的，而尺寸公差又太小，具體最哪個點，如何取點就成了關鍵問題了。
