需要補充一點的是：
兩個輪廓度的標注也應該分開．
　　輪廓度0.04可以保持現在的狀態，表示被測要素（Φ25外圓）的輪廓度，這個輪廓度實際上就是外圓圓柱面的＂圓柱度＂．
　　輪廓度0.15既然是有基準的，那就是表示在以內孔φ16.16軸心線為基準要素的情況下，被測要素外圓圓柱面的輪廓度，這個輪廓度包含了圓柱度，也包含了外圓軸心線與內孔軸心線的同軸度．既然已經單獨提出了圓柱度要求（0.04），在這里不如把它改為同軸度要求為好，并且指引線與尺寸線Φ25對齊，免得生產和測量人員費解．
　　測量方案：首選圓度儀和三坐標測量，沒有圓度儀和三坐標時，可以用千分尺測量外圓圓度誤差和錐度變化解決輪廓度0.04的測量問題，然后穿入標準心軸，架在等高V型鐵上通過打跳動解決輪廓度0.15的測量問題．

回復 6# 規矩灣錦苑


    規矩灣錦苑   你真強。

同意這個觀點：
‘
因為只有一個視圖，看不出被測表面是什么輪廓，根據尺寸標注方法，估計是平面。被測輪廓如果是平面，那么第一個輪廓度0.04，就是指平面度≤0.04mm，第二個輪廓度0.15，則是被測表面相對于基準要素方孔的下表面平行度≤0.15mm。平面度0.04可以用刀口尺檢測，平行度0.15可以用千分尺測量各處壁厚之差的方法檢測?！?br /> 如果是套圈，<=0.04mm應該指直線度

回復 4# 桃李滿天下


    5樓說的是，不知道你們的套圈是不是做游戲用的，如果是游戲用的套圈，按常理應該是圓形的吧。如果是圓形的，尺寸25和16.16前面應該增加符號Φ。而且如果是套圈，套圈的四周重量應該一致，基準要素的符號引線與16.16尺寸線應該在同一條直線上，以避免套圈四周的重量不均勻性。

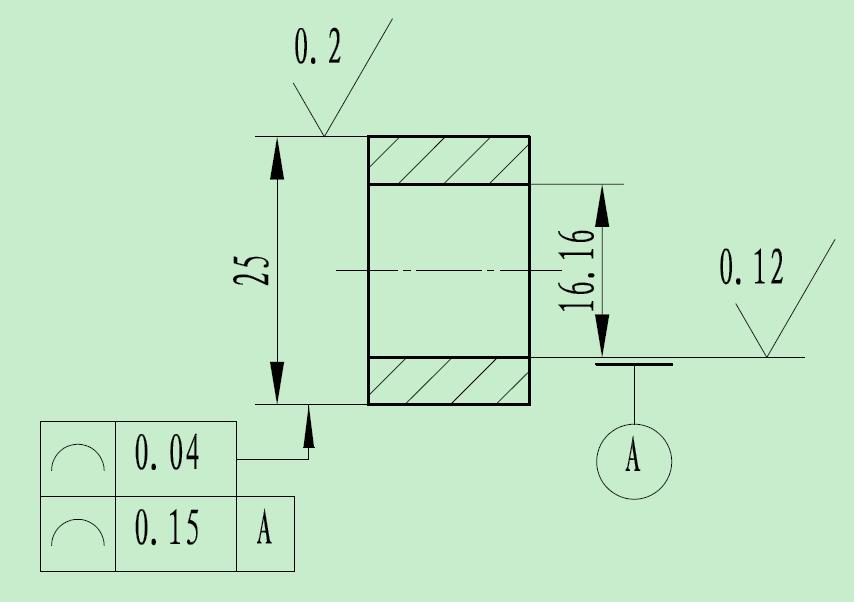

不好意思，是我沒有把圖表達清楚，這是一個套圈的截面圖
桃李滿天下 發表于 2009-12-30 11:37

不明白﹐這個工件是圓的還是方的﹐說是套圈﹐應該是圓的﹐可是圖上沒有直徑標記。

因為只有一個視圖，看不出被測表面是什么輪廓，根據尺寸標注方法，估計是平面。被測輪廓如果是平面，那么第 ...
規矩灣錦苑 發表于 2009-12-27 18:52

   不好意思，是我沒有把圖表達清楚，這是一個套圈的截面圖

因為只有一個視圖，看不出被測表面是什么輪廓，根據尺寸標注方法，估計是平面。被測輪廓如果是平面，那么第一個輪廓度0.04，就是指平面度≤0.04mm，第二個輪廓度0.15，則是被測表面相對于基準要素方孔的下表面平行度≤0.15mm。平面度0.04可以用刀口尺檢測，平行度0.15可以用千分尺測量各處壁厚之差的方法檢測。
       注意，如果基準要素的符號引線與與16.16尺寸線在同一條直線上，基準要素就應該是方孔上下表面的對稱中心面，而不是下表面了。

粗糙度輪廓儀可以測量，用直線度分析
