有的測長儀是不用掛重錘的,只要在儀器上用內六角扳手調整即可,一般是7N~不過國產的一般都還是要的~

呵呵，重錘在這款儀器里邊。就是內測外測時，改變運行方向的，帶著一根弦的那個小部件要記得放對位置，那根 ...
changjing 發表于 2010-2-2 12:43

放對位置
    ??

呵呵，重錘在這款儀器里邊。就是內測外測時，改變運行方向的，帶著一根弦的那個小部件要記得放對位置，那根弦的另一端就是“重錘”了

有人在嗎？

重錘就是測量時拉著的那根像釣魚線一樣的東西，這個是要用的，而且你測
量外螺紋塞規時應該把最外面的那個給勾住．

在左邊測量基座的后面有掛重錘的掛鉤

首先需要把工作臺升降到合適的位置，然后水平擺動找測長機的最小值即可，1即是調水平擺動的

回復  DGR

這是您上傳的圖面，看看這紅色的標記



下面是我把這個位地方給放大了,您的測座上的測量 ...
yj407 發表于 2009-12-14 01:39

    這個測座上的測量軸沒有頂到極限呀，還有很大空間，我怎么還是不明白你說的：什么重錘？在那里掛重錘？

回復 10# DGR

這是您上傳的圖面，看看這紅色的標記



下面是我把這個位地方給放大了,您的測座上的測量軸似乎已經頂到極限了（你的這個限位塊向里調的也太多了吧），如果這種測長儀和我之前用的差不多的話，我可以肯定的說，您現在這個位置估計連讀數都困難，更不用說去找轉折點了。

按照圖示的位置，只要調節1就行了。對于檢測螺紋塞規，測力非常關鍵，測力不當可使單一中經變化3微米左右。所以檢測螺紋塞規時還有必要調整測力。

回復  DGR

從您發的那個圖，我怎么看不到你有掛重錘？它能拉著活動軸將被測件壓緊，以保證測量的準確性。 ...
yj407 發表于 2009-12-6 20:11

    什么重錘？在那里掛重錘？

回復 8# DGR

從您發的那個圖，我怎么看不到你有掛重錘？它能拉著活動軸將被測件壓緊，以保證測量的準確性。

這是一個大平測頭﹐所以只要看到塞規的中心大致至測頭中心就可以了。
所以那大手輪基本上可以不用動了。
手 ...
yj407 發表于 2009-12-2 12:06

    不是很明白

可憐哪！投訴廠家，培訓不到位

這是一個大平測頭﹐所以只要看到塞規的中心大致至測頭中心就可以了。
所以那大手輪基本上可以不用動了。
手桿1可要調一下﹐
手桿2的翻轉的調整應該是不用的。
另外﹐應松開活動軸的摩擦輪﹐改用加重錘的方式使用測力方向里。

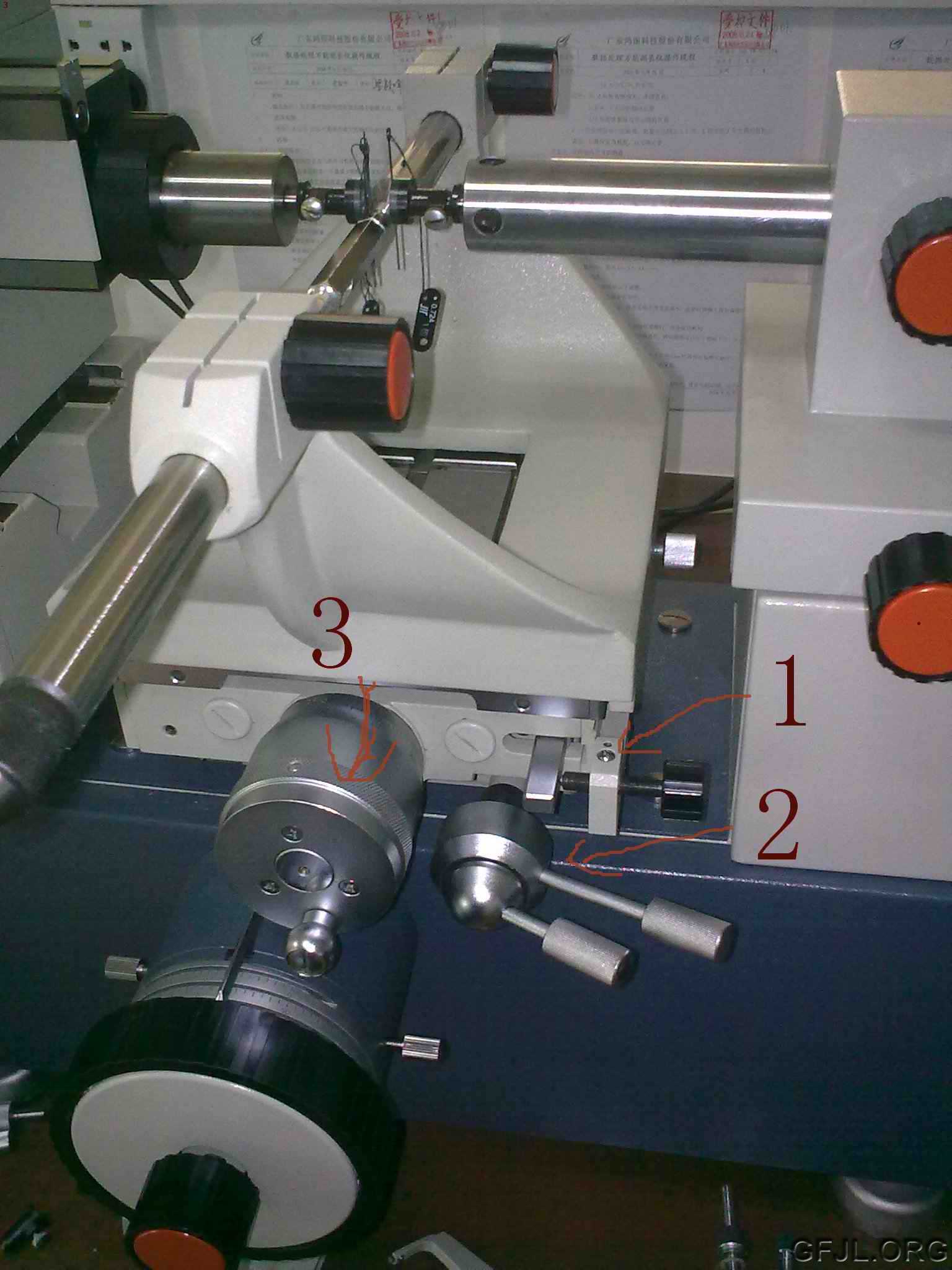

一個物體在空間有六個自由度，檢測一個尺寸應該有三個自由度被限制，一個自由度進行讀數，另外需要二個自由度調整。
       1是水平旋轉找最小尺寸，需要調整；
       2是上下旋轉，即以被檢量規軸心線為中心旋轉，如果調整就改變被測徑向截面，因此不需要調整。
       3是水平移動，如果調整將改變被測軸向截面，檢測量規直徑當然也不需要調整。
       還需要有一個自由度需要調整，那就是3下面的大一點的手輪，它是負責上下移動的，需要調整找最大尺寸。

1,需要,看塞規的最小值!

這個好像是新天的嘛，看看它的說明書就有的

3 位置標錯了，應該是標在調整上下的旋扭。
