如果直接測量園不行，就測量點再構造成元，但是誤差就很大了
如果準許的話就直接測量棱點，代替園好了

這兩曲面圓每個點似乎都不在一個一面上﹐直接打圓其矢量方向會有問題﹐你直接手動打點﹐按圓柱去測應該會好一些的。

12# dy2009

請問您這個圓什么位置上的圓（可是斜面上的？），您用的是什么新方法？可以的話能否把圖面上傳過來？

先在圓附近平面上采點建基準面,用自動指令測量半圓,找出中心.建立坐標系,手動在曲面圓周上采幾點,投影到基準面上,再計算出圓心坐標和直徑.

版主的見解很好,  我今天又試了另外的方法, 就是只測量半圓, 但是Z方向差別很大. X,Y 方向可以, 不知道什么原因,  期待回答.......

1、可能是所測圓的矢量方向有問題，請檢查矢量方向。
2、你是不是在自動測量圓時輸入螺距了？

回退與逼近距離已改大，可以碰到曲面了，但是測量圓時上下兩點碰到內圓，但是左右兩點卻是測桿碰到，不知道啥原因？急急急急急。。。。

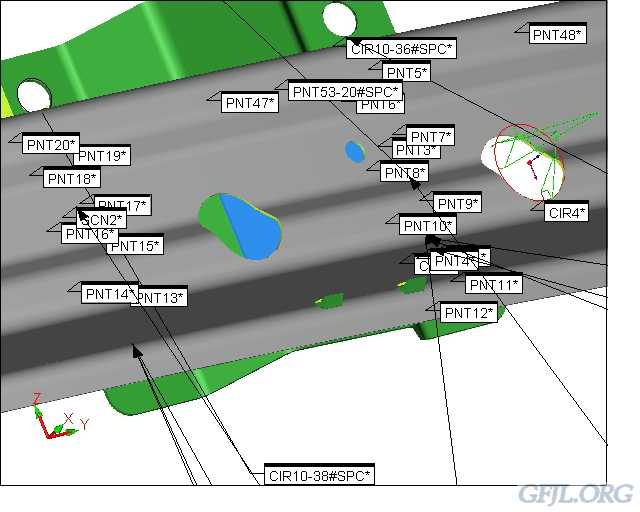

曲面形狀就像S的形狀，曲面上的圓當然也是和面形狀一樣，用PC-DMIS CAD4.3自動測量時測針不安設定值測， 不知道該如何建投影面？急急急急。。。。。

曲面就象字母B的形狀, 彎曲的
dy2009 發表于 2009-11-20 12:28

應該是曲面變形太大的﹐建議每打一個工位之前建一下座標﹐將回退與逼近距離改大一些。

是不是曲面變形很大,導至測針無法按你設的標準值碰到曲面﹖

曲面就象字母B的形狀, 彎曲的

自動量測圓功能很熟練, 但是測針碰不到曲面, 顯示錯誤信息: no probing within probelimit! 不知道那里出錯了,  請教, 急急.....

使用三坐標建立坐標基準應該可以的吧

有點模糊，不是很清楚

最原始的辦法是，在該圓周圍打一小平面，打點離圓越近近好。然后將該面建工作平面（設Z工作平面），再歸Z軸零點。然后再用自動測量圓（加尋孔功能）再測這個圓。要是您對自動量測圓功能很熟練的話，前面建工作平面的步驟可以不用了，在自動測量圓里應能設置。
